Neher SP 5.11 Spannrahmen | Fliegengitter für Holzfenster mit Rollladen und ohne Blendrahmenabdeckung

Der Neher Spannrahmen SP 5.11 ist richtig, wenn du ein Holzfenster mit Regenschiene hast, zusätzlich ein eng anliegender Rollladenpanzer vorhanden ist und dein Fenster keine anliegende Blendrahmenabdeckung hat. Wenn eine anliegende Blendrahmenabdeckung vorhanden ist, prüfe bitte den Neher Spannrahmen SP 5.17.

Die Regenschiene ist ein Metall-Profil am unteren Bereich des Holzfensters.

Sie schützt das Holz vor Regenwasser und beeinflusst, wie der Insektenschutz-Spannrahmen am Fenster sitzen kann.

Deshalb benötigen Holzfenster mit Regenschiene spezielle Spannrahmen-Varianten.

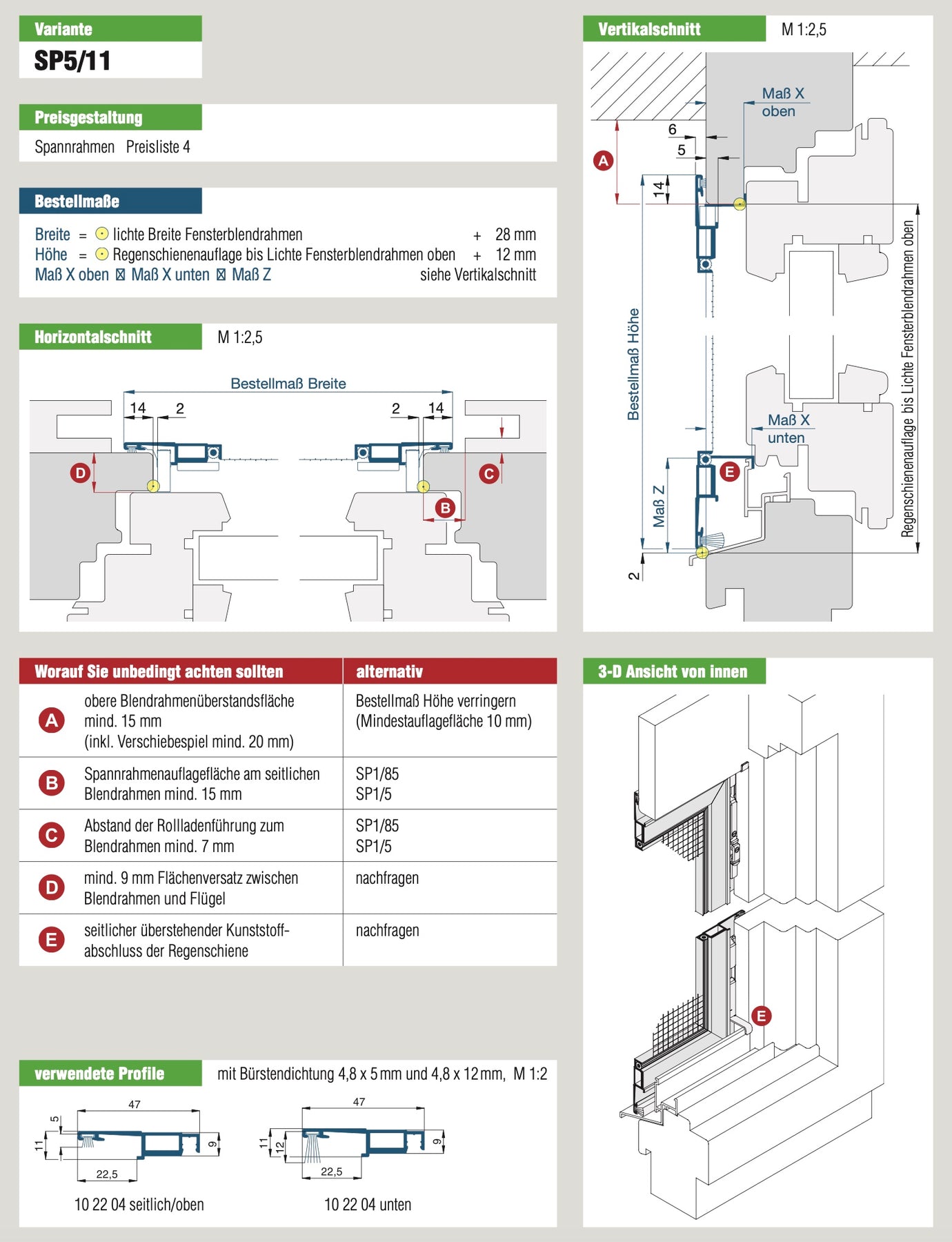

Die Breite ergibt sich aus der lichten Breite des Fensterblendrahmens plus 28 mm.

Die Höhe ergibt sich laut Aufmaßanleitung aus der lichten Höhe von der Regenschienenauflage bis zum lichten Fensterblendrahmen oben plus 12 mm.

Mit lichter Breite und lichter Höhe ist das freie Innenmaß gemeint – also der Bereich im Fensterrahmen, den du innen von Kante zu Kante misst. Nicht außen am Flügel messen, sondern dort, wo der Spannrahmen später im Blendrahmen sitzt.

Bitte miss millimetergenau, denn der Spannrahmen wird exakt nach deinen Angaben gefertigt.

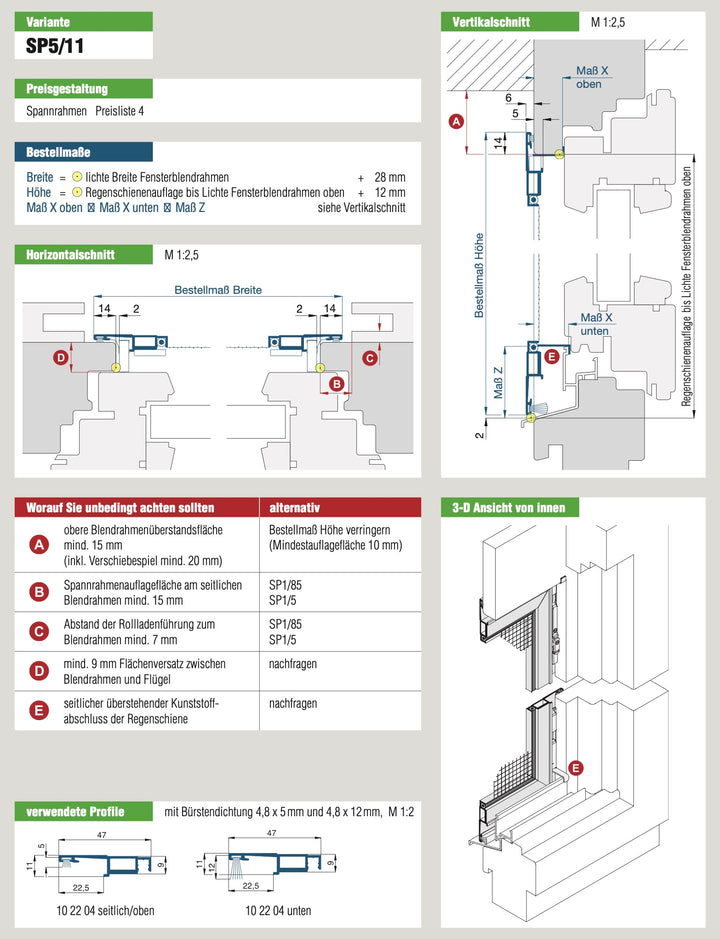

Maß X oben und Maß X unten sind die Blendrahmenüberschlagsbreiten oben und unten.

Einfach gesagt: Du misst, wie tief der Fensterfalz bzw. der überstehende Rand des Fensterrahmens an der jeweiligen Stelle ist.

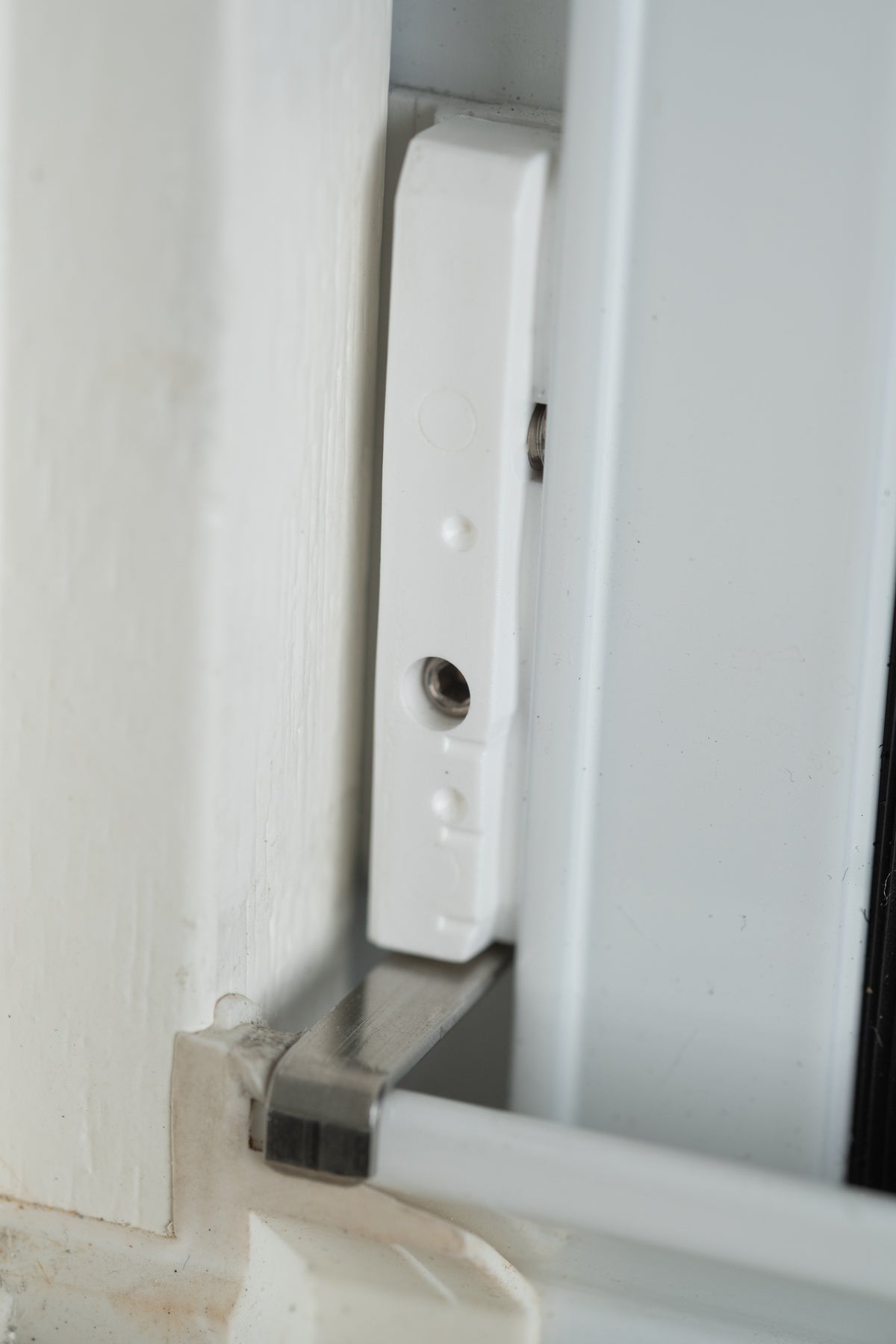

Diese Werte sind wichtig, damit die Winkellaschen und der Spannrahmen genau zu deinem Holzfenster passen.

Maß Z beschreibt die Höhe der Regenschiene: Du misst von der Oberkante der Regenschiene bis zur Unterkante der Regenschiene.

Dieses Maß braucht der Konfigurator, weil die Regenschiene bei Holzfenstern die Position und Höhe des Spannrahmens beeinflusst.

Wenn du unsicher bist, schicke uns Fotos von deinem Holzfenster, der Regenschiene und dem Rollladenbereich. Wir prüfen, ob SP 5.11, SP 5.17 oder ein anderes Neher-Modell besser passt.
