Fliegengitter-Drehtür DT3.6 LMB für flächenversetzte Türen mit enganliegendem Rollladenpanzer und Rollladenführungsschienen

Beschreibung

Das Modell DT3.6 LMB ist eine Insektenschutz-Drehtür von Neher speziell für flächenversetzte Kunststoff- und Holztüren mit enganliegendem Rollladenpanzer und Rollladenführungsschienen. Das Kürzel LMB steht für "Lichte-Montage-Blendrahmen" und bedeutet, dass der Drehrahmen innen am Blendrahmen der Tür montiert wird.

• Fliegengitter-Drehtür mit Licht-Montage-Blendrahmen (LMB): Der Montagerahmen wird in der Innenseite des Blendrahmes der Terrassentür angebracht.
• Komfortabel - nach außen öffnend: Der Neher Fliegengitter-Drehrahmen öffnet sich nur nach außen.
• Geräuscharmes Schließen: Durch die Bürstendämpfung schließt die Insektenschutztür fast lautlos.

Videos

Eigenschaften

Profile: Aluminiumprofile aus der Legierung EN AW-6060 T66und stranggepresst nach DIN EN 12020-2

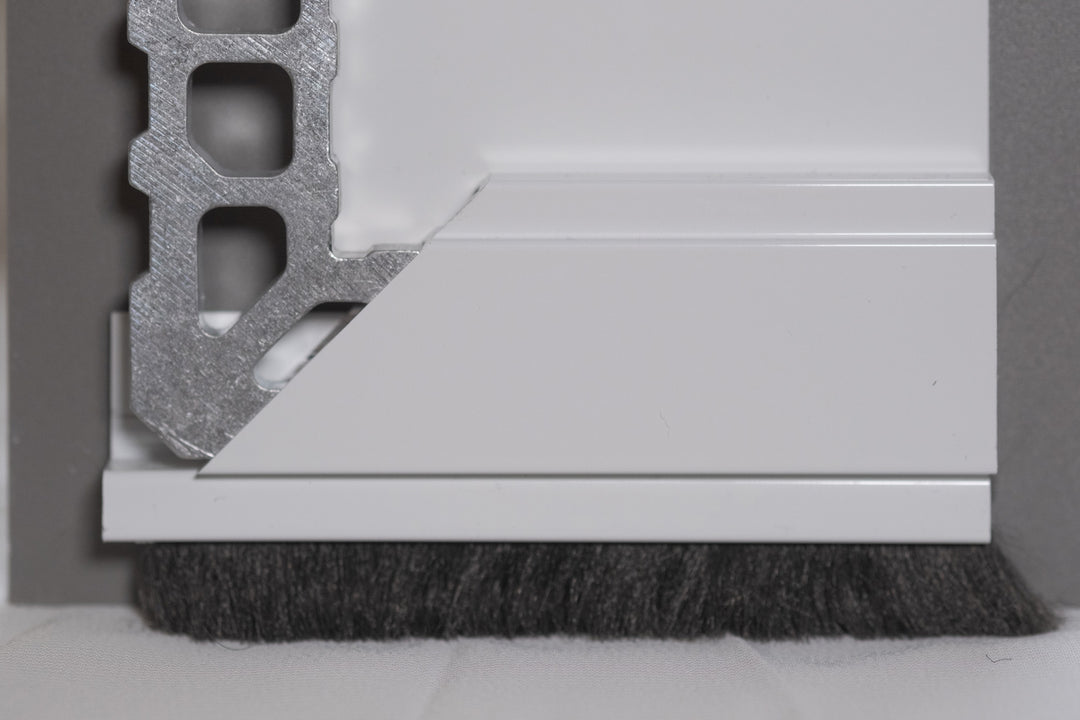

Rahmenprofil: Rahmenprofile auf Gehrung geschnitten und mitinnenliegenden Mehrkammer- Aluminiumeckwinkeln doppelt verpresst und mit2-Komponenten-PUR verklebt.

Montageprofil: Montagerahmenprofile auf Gehrung geschnitten und mit innenliegenden Mehrkammer-Aluminiumeckwinkeln doppelt verpresst. ImRahmenprofil eingelassenes 1,5 mm starkes trittschallgedämmtes Sockelblech,

Höhe:100 mm. In Griffhöheund zum Abschluss des Sockelbleches mit jeweils 4 Stück V2A-Schraubeneingepasste gewebeteilende Aluminiumsprosse.

Befestigung: Der Montagerahmen wird auf den Tür-Blendrahmengeschraubt. Drei mehrteilige Aluminium-Drehbänder werden über eine2-Punkt-Verklemmung mit dem Rahmenprofil einstellbar verbunden. Verschlussund

Abdichtung: Der Verschluss erfolgt über ein im Profil eingelassenesMagnetband mit einem Edelstahl- Gegenband. Zur Abdichtung werden im Profileingezogene PP-Bürstendichtungen verwendet.

Gewebe: nach Konfiguration

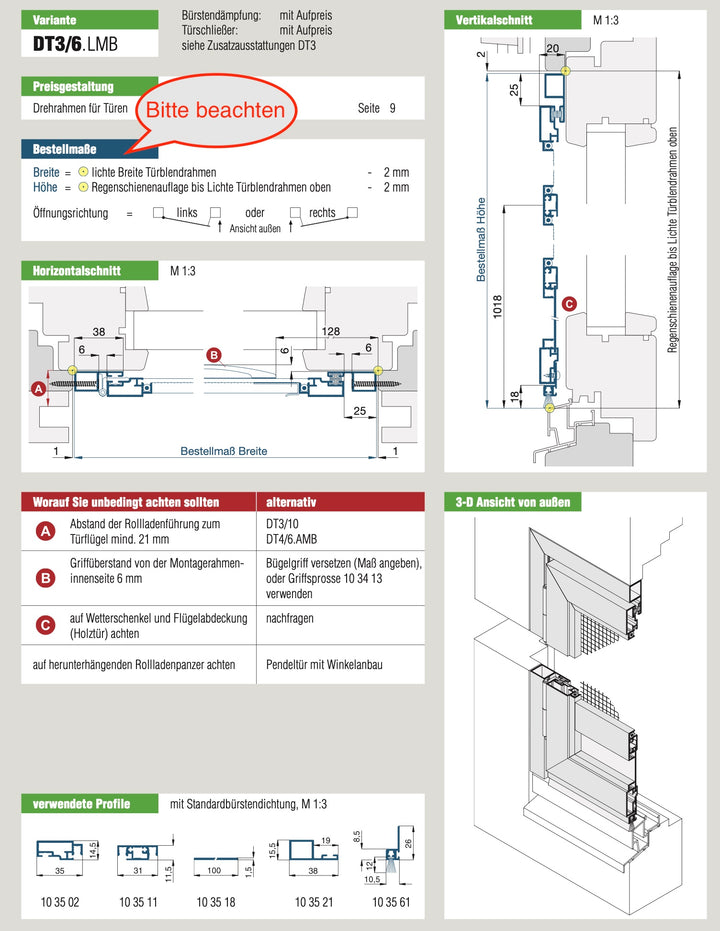

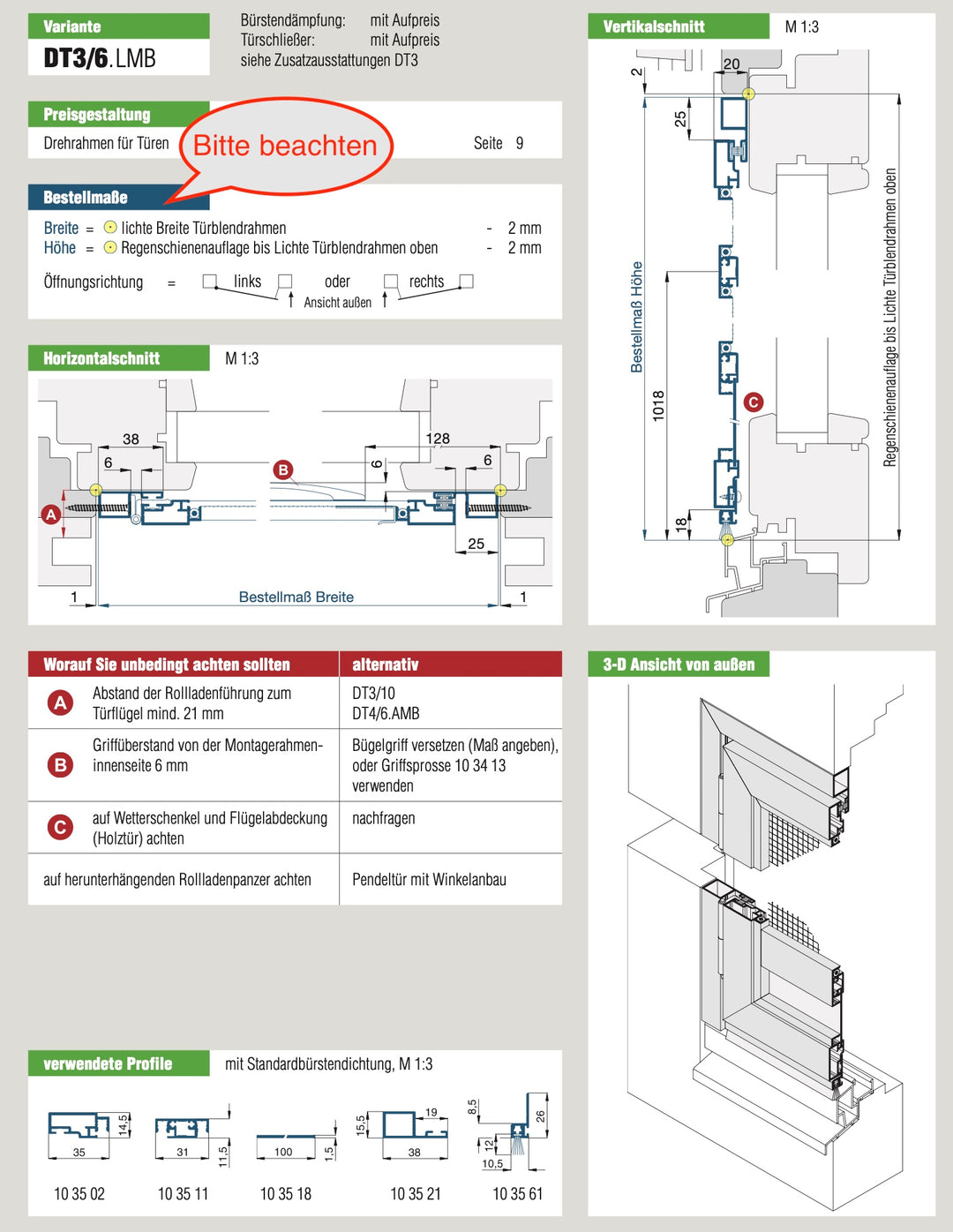

Aufmaßanleitung
